Raccord en croix Ø12 mm pour système d'abreuvement

Raccord en croix Ø 12 mm pour système d'abreuvement automatique

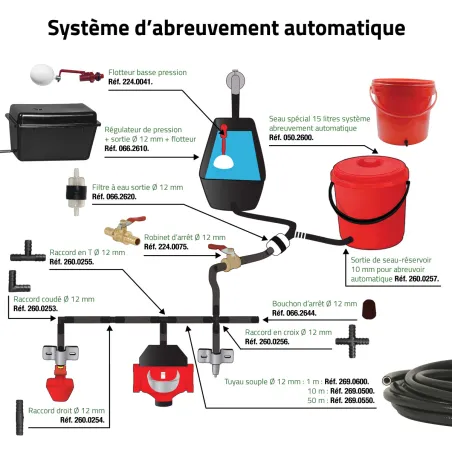

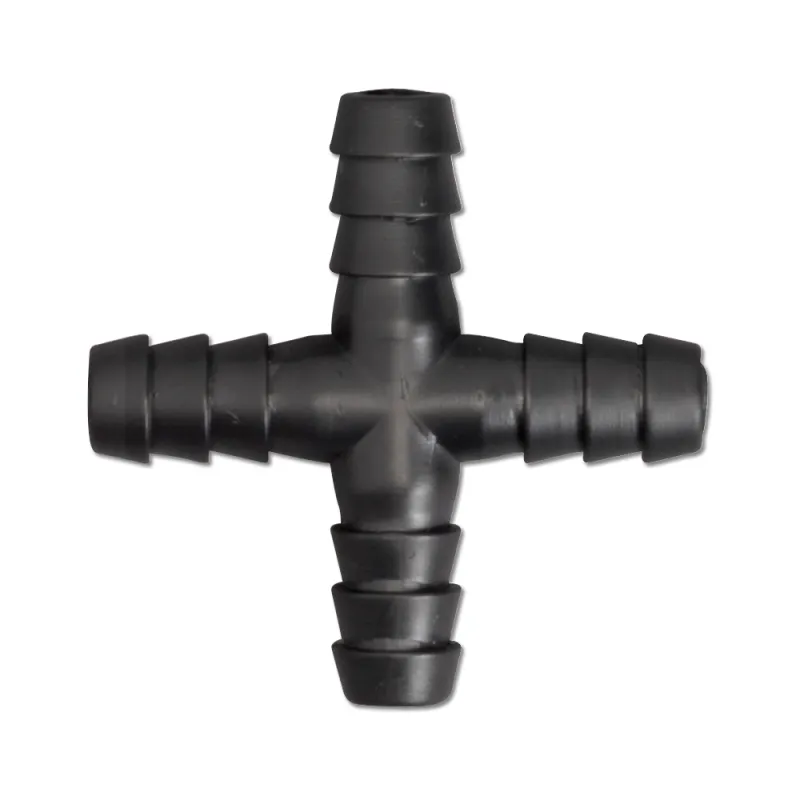

Ce raccord en croix en ABS permet de connecter quatre sections de tuyau de 12 mm dans un réseau d’abreuvement automatique. Il distribue l’eau dans plusieurs directions à partir d’un seul point, simplifiant ainsi l’alimentation de différentes cages, rangées d'abreuvoirs ou zones d’élevage.

Sa conception en croix est idéale pour les installations nécessitant plusieurs branches ou niveaux. Elle évite de multiplier les lignes principales et permet d’organiser clairement le circuit d’alimentation en eau.

Créer quatre branches dans le circuit d’eau

Les quatre embouts permettent de raccorder plusieurs tuyaux autour d’un même point de distribution. Ce raccord peut être utilisé au centre d’un réseau, à l’intersection de plusieurs lignes ou pour desservir des abreuvoirs installés dans différentes directions.

Il convient aussi bien à la création d’un nouveau circuit qu’à la modification d’une installation existante. Il peut être associé à des raccords droits pour prolonger une ligne, à des raccords d’angle pour suivre la configuration du bâtiment, à des raccords en T pour créer une dérivation ou à des bouchons pour fermer les extrémités inutilisées.

Compatibilité à vérifier : les quatre branches sont conçues pour des tuyaux d’abreuvement compatibles avec un raccord de 12 mm. Un tuyau de 6 ou 10 mm ne doit pas être raccordé directement sans adaptateur spécifique.

Comment préparer le montage ?

• Couper l’arrivée d’eau et vider la partie du réseau concernée
• Présenter les tuyaux et le raccord à sec pour vérifier le tracé
• Couper chaque tuyau proprement et perpendiculairement
• Engager complètement les tuyaux sur les quatre embouts
• Orienter les branches sans tordre ni mettre les tuyaux sous tension
• Rétablir progressivement l’eau et contrôler chaque jonction

Les tuyaux doivent être maintenus pour éviter toute tension sur le raccord. Évitez les courbes trop serrées, les points de pincement et les zones exposées aux morsures, frottements ou passages répétés des animaux.

Raccord en croix, en T, droit ou d’angle ?

Type de raccord	Fonction	Utilisation courante
Raccord droit	Relier deux tuyaux dans le même axe	Prolonger ou réparer une ligne
Raccord d’angle	Modifier la direction du circuit	Suivre un mur, une cage ou une structure
Raccord en T	Ajouter une branche à une ligne principale	Alimenter une rangée ou une zone supplémentaire
Raccord en croix	Distribuer l’eau dans quatre directions	Relier plusieurs lignes, cages ou niveaux depuis un même point

Contrôle et entretien du raccord

Après la mise en service, vérifiez l’absence de traces d’humidité autour des quatre jonctions. Une fuite peut provenir d’un tuyau mal engagé, déformé, coupé irrégulièrement ou soumis à une tension excessive.

Lors des contrôles du réseau, assurez-vous que le raccord ne présente ni fissure ni déformation. Coupez l’alimentation avant tout démontage. Une pièce endommagée doit être remplacée par un raccord de même configuration et compatibilité.

Caractéristiques du raccord en croix

Type	Raccord en croix
Nombre de branches	4
Compatibilité	Tuyaux pour réseau d’abreuvement de 12 mm
Matière	ABS
Coloris	Noir
Dimensions	5 × 5 × 1 cm
Poids	0,01 kg
